Nvidia GeForce RTX 3000 vorgestellt (Bild: Nvidia)
Architektur Ampere
GPU GA104
Prozess 8 nm Custom
Chipgröße 393 mm
Transistoren 17,4 Mrd.
GPC 6
SM 46
FP32-ALUs pro SM 128
FP32-ALUs 5888
RT-Kerne 46 2nd Gen
RT-Kerne + ALUs synchron Ja
Tensor-Kerne 184 3rd Gen
Basis-Takt 1.500 MHz
Boost-Takt 1.730 MHz
FP32-Leistung 20,4 TFLOPS
FP16-Leistung 20,4 TFLOPS
FP16-Leistung über Tensor 82 TFLOPS
163 TFLOPS (Sparsity)
Textureinheiten 184
ROPs 96
Speicher 8 GB GDDR6X
Speicher-Geschwindigkeit 14 Gbps
Speicher-Interface 256 Bit
Speicher-Bandbreite 448 GB/s
L2-Cache 4 MB
TDP 220 Watt
Slot-Anbindung PCIe 4.0
UVP 499 Euro
Architektur Ampere
GPU GA102
Prozess 8 nm Custom
Chipgröße 628 mm
Transistoren 28 Mrd.
GPC 6
SM 68
FP32-ALUs pro SM 128
FP32-ALUs 8704
RT-Kerne 68 2nd Gen
RT-Kerne + ALUs synchron Ja
Tensor-Kerne 272 3rd Gen
Basis-Takt 1.450 MHz
Boost-Takt 1.710 MHz
FP32-Leistung 29,8 TFLOPS
FP16-Leistung 28,8 TFLOPS
FP16-Leistung über Tensor 119 TFLOPS
238 TFLOPS (Sparsity)
Textureinheiten 272
ROPs 96
Speicher 10 GB GDDR6X
Speicher-Geschwindigkeit 19,0 Gbps
Speicher-Interface 320 Bit
Speicher-Bandbreite 760 GB/s
L2-Cache 5 MB
TDP 320 Watt
Slot-Anbindung PCIe 4.0

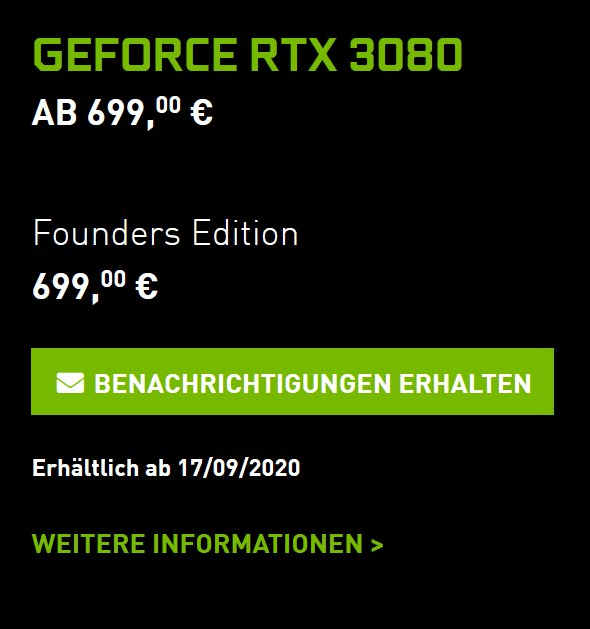

UVP 699 Euro
Architektur Ampere
GPU GA102
Prozess 8 nm Custom
Chipgröße 628 mm
Transistoren 28 Mrd.
GPC 7
SM 82
FP32-ALUs pro SM 128
FP32-ALUs 10.496
RT-Kerne 82 2nd Gen
RT-Kerne + ALUs synchron Ja
Tensor-Kerne 328 3rd Gen
Basis-Takt 1.400 MHz
Boost-Takt 1.700 MHz
FP32-Leistung 35,7 TFLOPS
FP16-Leistung 35,7 TFLOPS
FP16-Leistung über Tensor 143 TFLOPS
285 TFLOPS (Sparsity)
Textureinheiten 328
ROPs 112
Speicher 24 GB GDDR6X
Speicher-Geschwindigkeit 19,5 Gbps
Speicher-Interface 384 Bit
Speicher-Bandbreite 936 GB/s
L2-Cache 6 MB
TDP 350 Watt
Slot-Anbindung PCIe 4.0
UVP 1.499 Euro
